雙曲面齒輪減速機樣本-TKM減速機圖紙。
TKM48跟BKM075/KPM075是同款減速機，外殼都是鋁合金材質，箱體尺寸，零件尺寸跟NMRV075模樣，包括安裝方式都樣。不樣的是齒輪，TKM的齒輪為20CRMNTIH1，滲碳淬火，齒面硬度高達56-62HRC，精磨后保持滲碳層厚度0.3-0.5mm。說白了，就是TKM雙曲面減速機的齒輪要比NMRV的耐磨。
TKM48跟BKM075/KPM075是同款減速機，外殼都是鋁合金材質，箱體尺寸，零件尺寸跟NMRV075模樣，包括安裝方式都樣。不樣的是齒輪，TKM的齒輪為20CRMNTIH1，滲碳淬火，齒面硬度高達56-62HRC，精磨后保持滲碳層厚度0.3-0.5mm。說白了，就是TKM雙曲面減速機的齒輪要比NMRV的耐磨。

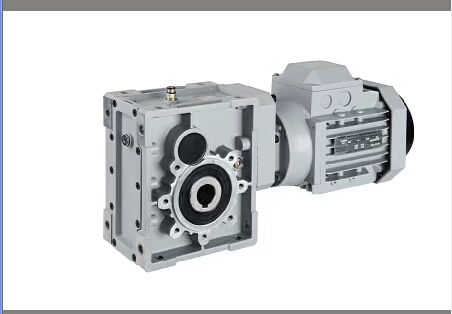

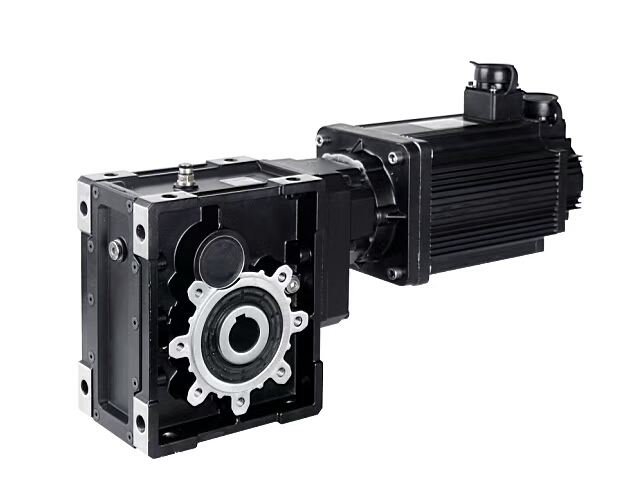

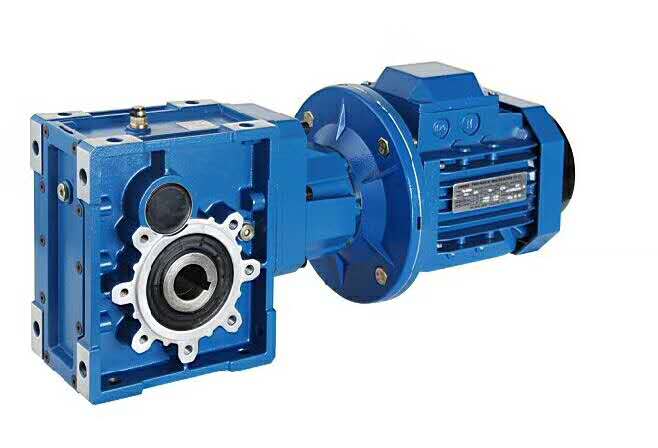

TKM減速機鋁合金外殼處理：先拋丸處理，再經特種防腐處理，保持銀白金屬感，并耐汽油，二甲苯等有機溶劑的腐蝕；磷化處理后，再噴上顏色，有銀白色，灰白色，藍色，黑色等多種顏色。
TKM雙曲面減速機型號的含義，大家看圖片資料會發現有這些型號：TKM48B，TKM48C，TKB48B，TKB48C。TKM48B是二減速機，TKM48C是三減速機。而TKB48B是蝸輪蝸桿二減速機，TKB48C是蝸輪蝸桿三減速機。目前我司制作TKM48B TKM48C兩種，而TKB的暫時不做。因?yàn)樗鶱MRV樣，沒有做的意義。
TKM雙曲面減速機有2和3減速。段2減速，減速比7.5-60，3減速比50-300，雙段減速比300-90000。
TKM雙曲面減速機各型號對應的NMRV減速機型號：TKM28/NMRV050；TKM38/NMRV063；TKM48/NMRV075；TKM58/NMRV090；TKM68/NMRV110。
